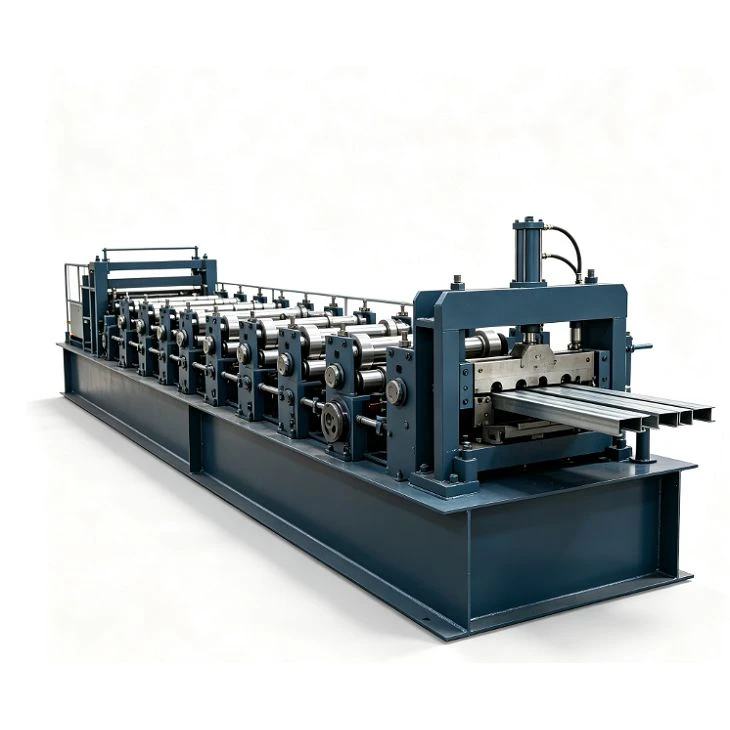

Máy tạo hình cuộn xà gồ hạng nặng
Nhà sản xuất máy tạo hình cuộn xà gồ hạng nặng
Tacon chuyên về-máy tạo hình cuộn hạng nặng dành cho cấu hình kết cấu thép, được hỗ trợ bởi hơn 15 năm kinh nghiệm chuyên môn trong ngành. Được thành lập vào năm 2015, Tacon đã cung cấp các giải pháp tạo hình cuộn kỹ thuật cho các nhà sản xuất và nhà thầu kết cấu thép tại hơn 160 quốc gia.
Máy tạo hình cuộn xà gồ hạng nặng được thiết kế để xử lý các cấu hình kết cấu C, Z, CUZ và xà gồ tùy chỉnh trực tiếp từ cuộn thép. Được thiết kế đặc biệt cho thép có độ bền cao-, đồng hồ đo dày hơn, biên dạng mặt cắt rộng và sản xuất liên tục-sản lượng cao, mỗi dây chuyền đều kết hợp đột lỗ nội tuyến và cắt thủy lực chính xác.
Tại sao là Tacon
15+ năm chuyên môn kỹ thuật
Đội ngũ kỹ thuật của chúng tôi có hơn 15 năm kinh nghiệm chuyên môn trong thiết kế máy tạo hình cuộn, kỹ thuật dụng cụ và sản xuất biên dạng tự động.
Kinh nghiệm cung ứng toàn cầu (160+ quốc gia)
Máy Tacon đang hoạt động trên toàn thế giới, được hỗ trợ bởi kinh nghiệm vận chuyển quốc tế, cấu hình điện nhiều{0}}điện áp và hỗ trợ kỹ thuật từ xa trên toàn cầu.
Hồ sơ-Kỹ thuật tùy chỉnh theo định hướng
Chúng tôi chế tạo thiết bị dựa trên các bản vẽ kỹ thuật chính xác của bạn thay vì buộc thiết kế của bạn phải--có sẵn các khung máy tiêu chuẩn.
Phạm vi xà gồ kết cấu đầy đủ
Các thiết kế máy đã được chứng minh bao gồm xà gồ C và Z tiêu chuẩn, các phần CUZ chuyên dụng và các biên dạng kết cấu khổ-nặng.
-Vận hành trước và kiểm tra chất lượng tại nhà máy
Mỗi máy đều trải qua quá trình kiểm tra hồ sơ cơ khí, thủy lực và thử nghiệm nghiêm ngặt với các thông số kỹ thuật được khách hàng xác nhận trước khi gửi đi.
Tiêu chuẩn chất lượng và tuân thủ quốc tế
Tất cả các máy đều được sản xuất theo các quy trình kiểm soát chất lượng nghiêm ngặt với các tiêu chuẩn an toàn và linh kiện điện tuân thủ CE/ISO.
Đặc điểm kỹ thuật
|
tham số |
Thông số kỹ thuật tham khảo |
|
Loại máy |
Máy tạo hình cuộn xà gồ hạng nặng |
|
Loại hồ sơ |
C / Z / CUZ / Cấu hình cấu trúc tùy chỉnh |
|
Chiều rộng trang web hồ sơ |
Xấp xỉ. 100–400 mm |
|
Độ dày vật liệu |
Xấp xỉ. 1.5–3,2 mm |
|
Tốc độ hình thành |
Khoảng. 10–18 m/phút |
|
Trạm hình thành |
Khoảng. 16–20 trạm |
|
Đường kính trục |
Khoảng. 70–90 mm (Thép đặc cao cấp-) |
|
Công suất trang trí |
5 tấn (Có thể tùy chỉnh lên tới 10 tấn) |
|
Hệ thống đấm |
Đấm điều khiển thủy lực hoặc servo-tích hợp |
|
Hệ thống cắt |
Đăng-tạo hình Cắt thủy lực-theo chiều dài{2}} |
|
Công suất động cơ chính |
Khoảng. 15–30 kW |
|
trạm thủy lực |
Khoảng. 5.5–11 kW |
|
Hệ thống điều khiển |
PLC công nghiệp + Giao diện màn hình cảm ứng |
Lợi ích chính
Kết cấu{0}}hạng nặng và cường độ năng suất cao
Khung thép gia cố và trục đặc 70–90 mm xử lý thép khổ-nặng (lên đến 3,2 mm+) mà không làm lệch khung hoặc mài mòn con lăn.
Chuyển đổi hồ sơ nhanh chóng
Hỗ trợ chuyển đổi PLC C/Z hoàn toàn tự động hoặc thủ công nhanh chóng trong vài phút, giảm thiểu thời gian ngừng hoạt động của nhà máy.
Độ chính xác cao và tỷ lệ phế liệu thấp
Các con lăn được xử lý nhiệt chân không,-được gia công bằng máy CNC-kết hợp với tính năng theo dõi bộ mã hóa đảm bảo kích thước chính xác và độ chính xác về chiều dài cao (trong khoảng cộng/trừ 1,0 mm).
Đấm nội tuyến linh hoạt
Đột thủy lực/phụ trợ có thể lập trình để tạo ra các mẫu lỗ mặt bích và bản bụng có thể tùy chỉnh trực tiếp trên dây chuyền-không cần khoan thứ cấp.
Kiểu dáng công nghiệp bền bỉ 24/7
Bộ truyền động xích hoặc hộp số hạng nặng và dụng cụ-được xử lý nhiệt đảm bảo hoạt động liên tục với mức bảo trì tối thiểu.
Kiểm soát ngôn ngữ đa{0}}thông minh
Màn hình cảm ứng PLC dễ sử dụng, hỗ trợ nhiều ngôn ngữ và lưu trữ cài đặt bộ nhớ cho các thiết lập hàng loạt một lần chạm.
Ứng dụng công nghiệp
Xà gồ thép hạng nặng-cung cấp hỗ trợ kết cấu thứ cấp cho các dự án xây dựng hiện đại:
Nhà máy & nhà kho công nghiệp
Xà gồ mái và dầm tường.
Nhà thép thương mại
Dầm sàn, khung kết cấu và giá đỡ gác lửng.
Công trình nông nghiệp
Xóa-khung khung lưu trữ và khung lưu trữ.
Cấu trúc lắp đặt năng lượng mặt trời
Các kênh cấu trúc nặng tùy chỉnh.
Khung máy hàn gia cố
Được chế tạo từ tấm thép kết cấu dày, đế giảm ứng suất-sẽ giúp loại bỏ độ lệch của khung và duy trì sự căn chỉnh chính xác trong quá trình tạo hình-tải trọng cao.
Trục tạo hình rắn mở rộng
Đường kính trục (70–90 mm) được chọn dựa trên chiều cao bản biên dạng và độ dày tối đa để tránh trục bị uốn cong khi chịu tải.
Con lăn được xử lý-gia công và nhiệt{1}}chính xác
Khuôn lăn được-gia công CNC từ-thép công cụ cao cấp (Cr12 / GCr15) và được xử lý nhiệt chân không-để đảm bảo khả năng chống mài mòn cao và không để lại dấu vết trên biên dạng.
Hộp số{0}}hạng nặng
Được thiết kế với bộ truyền động xích được gia cố hoặc hộp số-nặng{1}}trong dầu để mang lại khả năng phân phối công suất mô-men xoắn-cao, mượt mà trên tất cả các giá tạo hình.
Hệ thống hình thành
Phần tạo hình là trung tâm của dây xà gồ, được thiết kế để uốn liên tục nhằm loại bỏ ứng suất và xoắn của vật liệu:
Phân phối độc lập lũy tiến
16–20 trạm tạo hình đảm bảo việc định hình vật liệu dần dần mà không làm nứt lớp phủ mạ kẽm hoặc làm biến dạng màng biên dạng.
Căn chỉnh trục chính xác
Khóa trục-có rãnh then kép và vỏ ổ trục chính xác ngăn chặn chuyển động ngang khi chịu tải trọng cao.
Đơn vị hướng dẫn và san lấp mặt bằng
Hướng dẫn nhập-tạo hình trước với máy làm phẳng nhiều cuộn-đảm bảo độ phẳng của dải trước khi đục lỗ và tạo hình.
Dụng cụ lăn cứng
Hình dạng dụng cụ được tính toán bằng phần mềm CAD tiên tiến để bù lại độ đàn hồi của vật liệu.
Tùy chọn sản xuất nhiều{0}}kích thước
Tùy thuộc vào sự kết hợp sản phẩm và tần suất chuyển đổi của bạn, chúng tôi cung cấp bốn cấu hình chuyển đổi máy:
Dòng hồ sơ đơn{0}}dành riêng
Được tối ưu hóa cho sản xuất-số lượng lớn, một{1}}kích thước đơn lẻ mà không cần thay đổi thiết lập.
Chuyển đổi thủ công nhiều đường kích thước-
Điều chỉnh mô-đun hoặc miếng đệm thủ công nhanh chóng cho các nhà máy chạy các đợt chạy cố định hàng tuần với nhiều quy mô khác nhau.
Các dòng có thể hoán đổi bằng tay C/Z
Giá đỡ tạo hình xoay 180-độ cho phép chuyển đổi cấu hình C-đến Z trên một dấu chân máy.
Đăng bài hoàn toàn tự động-Chuyển đổi đột ngột C/Z
Bộ điều khiển động cơ điều khiển bằng PLC-điều chỉnh kích thước màng, mặt bích, mép và hướng biên dạng trong vài phút thông qua đầu vào màn hình cảm ứng, giảm đáng kể thời gian ngừng hoạt động.
Đấm nội tuyến
Tự động đục lỗ kết nối, bản bụng và mặt bích trước hoặc trong quá trình tạo hình.
Xử lý các mẫu lỗ tròn, có rãnh và lỗ kết hợp.
Khoảng cách và bước lỗ linh hoạt được lập trình trực tiếp thông qua màn hình cảm ứng PLC.
Cắt chính xác
Cắt thủy lực-theo-Chiều dài: Cơ chế cắt bay hoặc dừng-và-cắt.
Đo lường: Theo dõi chiều dài dựa trên bộ mã hóa-mang lại độ chính xác cắt cao (+/- 1.5 mm).
Quản lý lô: Lập trình nhiều chiều dài cắt và số lượng mảnh vào một hàng sản xuất duy nhất.
Quy trình sản xuất tự động
Trang trí & san lấp mặt bằng
Cuộn dây được mở rộng trên bộ trang trí thủy lực, sau đó được đưa qua các con lăn cân bằng để tháo bộ cuộn dây.
Đấm & Tạo hình
Các lỗ được đục lỗ tại các vị trí được chỉ định, sau đó là cuộn dần dần tạo thành các hình dạng C, Z hoặc CUZ.
Cắt & Xả
Xà gồ hình thành được cắt gọn gàng theo chiều dài chính xác và đẩy lên bàn tiếp nhận hoặc máy xếp tự động.
Khả năng tùy chỉnh đầy đủ
Tacon xây dựng mọi máy theo tiêu chí sản xuất cụ thể của bạn:
Kích thước
Kích thước web, mặt bích và môi được xây dựng cho các tệp CAD cấu trúc chính xác của bạn.
Khả năng tương thích vật liệu
Được thiết kế để xử lý cường độ chảy từ tiêu chuẩn Q235 đến cấp độ kết cấu chịu kéo-cao.
Mức độ tự động hóa
Được tùy chỉnh từ dây chuyền bán tự động-đến hệ thống sản xuất thông minh hoàn toàn tự động.
Bao bì xuất khẩu đi biển
Bảo vệ chống rỉ sét
Bề mặt máy được phủ một lớp dầu-chống rỉ sét.
Bao bì bảo vệ
Bảng điện và các bộ phận nhạy cảm được- hút chân không hoặc bọc trong màng bảo vệ.
Bảo mật an toàn
Các bộ phận nặng được buộc chắc chắn bên trong container vận chuyển bằng dây cáp và khối thép.
Giấy chứng nhận của chúng tôi
Câu hỏi thường gặp
Yêu cầu cấu hình dây xà gồ hạng nặng tùy chỉnh của bạn
Máy móc nên được thiết kế xung quanh cấu trúc cụ thể và mục tiêu công suất của bạn.
Gửi cho chúng tôi chi tiết dự án của bạn để đánh giá kỹ thuật toàn diện:
- Bản vẽ hồ sơ xà gồ chi tiết
- Loại vật liệu & Sức mạnh năng suất
- Phạm vi độ dày yêu cầu
- Tốc độ sản xuất mục tiêu / Sản lượng hàng ngày
- Nguồn điện nhà máy (V/Hz/3Phase)
Hãy liên hệ với Nhóm Kỹ thuật của Tacon ngay hôm nay để nhận được đề xuất kỹ thuật, sơ đồ thiết kế máy và báo giá phù hợp!
