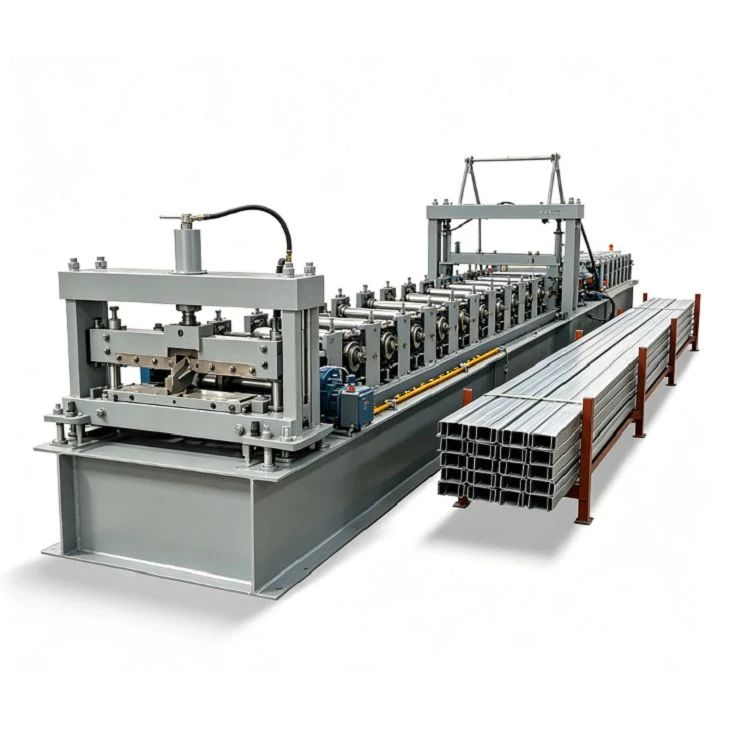

Máy tạo hình cuộn xà gồ có đục lỗ
Máy tạo hình cuộn xà gồ có đột lỗ Nhà sản xuất cho sản xuất xà gồ C & Z
Tacon sản xuất máy tạo hình cuộn xà gồ hạng nặng-với hệ thống đục lỗ tích hợp được thiết kế để sản xuất xà gồ thép C và Z một cách liên tục, có độ chính xác cao-.
Dây chuyền sản xuất tự động của chúng tôi kết hợp liền mạch việc trang trí, san lấp mặt bằng, đục lỗ, tạo hình cuộn và cắt thủy lực thành một quy trình duy nhất, không bị gián đoạn. Dựa trên bản vẽ cấu trúc, thông số kỹ thuật vật liệu và yêu cầu đầu ra của bạn, mỗi hệ thống đều được điều chỉnh để cung cấp các cấu hình đơn{1}}kích thước, nhiều{2} kích thước hoặc C/Z có thể hoán đổi cho nhau với các vị trí lỗ chính xác trên bản bụng hoặc mặt bích.
Tại sao nên hợp tác với Tacon về Thiết bị tạo hình cuộn?
Thiết kế công cụ dựa trên hồ sơ-:Đường tạo hình và biên dạng con lăn được thiết kế dựa trên chiều rộng web cụ thể, chiều cao mặt bích, kích thước môi và cấp thép.
Đấm liên tục đồng bộ:Bộ phận đột hoạt động song song với việc tạo hình và cắt, đảm bảo-đặt lỗ kết nối tốc độ cao mà không cần xử lý thứ cấp.
Khả năng hoán đổi C/Z linh hoạt:Các thiết lập-thay đổi nhanh chóng bằng cơ học hoặc cơ giới cho phép chuyển đổi liền mạch giữa các cấu hình C và Z trong một dòng.
Đánh giá kỹ thuật trước khi xây dựng:Xác minh toàn diện hình dạng biên dạng, vị trí lỗ, cường độ chảy vật liệu và chiều dài hoàn thiện trước khi bắt đầu sản xuất.
Sản xuất dây chuyền chìa khóa trao tay:Tích hợp hoàn chỉnh các bộ tháo cuộn, bộ phận san lấp mặt bằng, hệ thống đục lỗ, máy nghiền tạo hình, máy cắt và tự động hóa PLC.
Kiểm tra chấp nhận tại nhà máy-trước khi giao hàng:Quá trình chạy thử nghiệm nghiêm ngặt được tiến hành bằng cách sử dụng các thông số kỹ thuật-được khách hàng phê duyệt để xác minh độ chính xác về kích thước, căn chỉnh đột lỗ và độ ổn định vận hành trước khi xuất khẩu.
Ma trận đặc điểm kỹ thuật điển hình
|
Thông số hồ sơ |
Phạm vi khả năng / cấu hình điển hình |
|
Các loại hồ sơ |
C / Z / C & Z có thể hoán đổi cho nhau |
|
Chiều rộng trang web |
Xấp xỉ. 80-300 mm |
|
Chiều cao mặt bích |
Xấp xỉ. 30-100 mm |
|
Chiều cao môi |
Xấp xỉ. 10-25 mm |
|
Độ dày vật liệu |
Xấp xỉ. 1.5-3.2 mm |
|
Hình học lỗ |
Tròn, có rãnh, đục lỗ tùy chỉnh |
|
Vị trí lỗ |
Bản vẽ web, mặt bích hoặc tùy chỉnh |
|
Chiều dài đã hoàn thành |
Hoàn toàn có thể tùy chỉnh thông qua đầu vào PLC |
Giá trị sản xuất của một dây chuyền đột lỗ tích hợp
Dòng nguyên liệu liên tục
Quá trình xử lý cuộn dây liên tục giúp giảm thời gian chu trình bằng cách bỏ qua-các bước xử lý thủ công và đục lỗ ngoại tuyến.
Định vị lỗ có độ chính xác cao-
Tính năng theo dõi bộ mã hóa tự động đảm bảo khoảng cách từ tâm-đến-lỗ trung tâm nhất quán trên các nhịp kết cấu dài.
Độ dài hoàn thành có thể lặp lại
Theo dõi PLC vòng lặp khép kín đảm bảo khả năng lặp lại độ dài chặt chẽ, giảm thiểu các điều chỉnh cài đặt công việc-tại chỗ.
Giảm chi phí lao động và vận hành
Điều khiển-một người vận hành thông qua giao diện màn hình cảm ứng giúp giảm yêu cầu về lao động tại nhà máy.
Đầu ra nhiều kích thước-linh hoạt
Các tính năng điều chỉnh biên dạng và chiều rộng nhanh chóng cho phép-sản xuất theo yêu cầu các thông số kỹ thuật tòa nhà khác nhau.
Ứng dụng kết cấu điển hình
Xà gồ C và Z do máy Tacon sản xuất đóng vai trò là thành phần khung thứ cấp chính trong kết cấu thép hiện đại:
Xà gồ mái & dầm tường
Hỗ trợ kết cấu cho tấm ốp kim loại, tấm sandwich và lớp cách nhiệt.
Kho thương mại & nhà xưởng công nghiệp
Khung cấu trúc nhịp-cao được điều chỉnh cho phù hợp với tải trọng kỹ thuật cụ thể.
Cơ sở nông nghiệp & hậu cần
Cấu hình khung được tiêu chuẩn hóa để lắp ráp cấu trúc hiệu quả về mặt chi phí.
Nhà thép mô-đun
Các kênh-được đục lỗ tùy chỉnh được thiết kế để lắp dựng công trường-một cách nhanh chóng, nhanh chóng.
Yêu cầu nguyên liệu
Hệ thống tạo hình cán nguội xử lý cuộn thép liên tục thành các bộ phận kết cấu.
Cuộn dây tương thích:Thép cacbon chất lượng thương mại, mạ kẽm nhúng nóng, cán nguội-.
Phạm vi độ dày:Thông thường là 1,5–3,2 mm.
Cân nhắc về cấu trúc:Cường độ năng suất vật liệu (chẳng hạn như Q235, Q355, G350, G550) ảnh hưởng trực tiếp đến số lượng trạm lăn, kích thước trục, áp suất đột thủy lực và công suất truyền động.
Hệ thống đột dập tích hợp
Bộ đục lỗ thủy lực nội tuyến tạo ra các lỗ lắp và kết nối chính xác cần thiết để lắp ráp ngay-tại công trường.
Cấu hình
Đục lỗ web, đột lỗ mặt bích, đột lỗ có rãnh hoặc nhiều trạm khuôn.
Slots tiêu chuẩn
Thường được cấu hình cho các khe bu lông 14 x 25 mm hoặc được tùy chỉnh theo bản vẽ dự án.
Tự động hóa
Trình tự lỗ, khoảng cách bước và số lần lặp lại được quản lý trực tiếp thông qua giao diện PLC.
Trang trí:Tháo cuộn nguyên liệu thô một cách trơn tru dưới sự kiểm soát độ căng.
Cho ăn & San lấp mặt bằng:Làm phẳng bộ cuộn dây và đưa tấm thẳng vào bộ phận đục lỗ nội tuyến.
Đơn vị đục lỗ:Thực hiện các mẫu lỗ web/mặt bích được nhắm mục tiêu bằng cách sử dụng khuôn thủy lực chính xác.
Đơn vị tạo hình cuộn:Dần dần tạo hình thép dẹt thành kênh C hoặc Z chính xác bằng cách sử dụng các đường lăn tuần tự.
Đơn vị cắt:Cắt xà gồ đã hoàn thiện theo chiều dài một cách sạch sẽ mà không có gờ hoặc biến dạng biên dạng.
Chạy-Ra khỏi bảng:Hỗ trợ và tập hợp các cấu kiện đã hoàn thiện để xếp và đóng gói.
Khả năng điều chỉnh nhiều kích thước
Máy được thiết kế tùy chỉnh-để đáp ứng các yêu cầu về tính linh hoạt về kích thước cụ thể:
Đường kích thước cố định
Lý tưởng cho các lần chạy kích thước đơn-âm lượng lớn- chuyên dụng, cao.
Khả năng điều chỉnh bằng tay / Spacer
Tùy chọn-hiệu quả về chi phí cho những thay đổi kích thước cấu hình không thường xuyên.
Điều chỉnh cơ giới hoàn toàn tự động
Thiết lập thay đổi-nhanh qua màn hình cảm ứng HMI, điều chỉnh kích thước màng, mặt bích và môi trong vòng vài phút.
Chuyển đổi nhanh C/Z
Xoay vô cấp hoặc hoán đổi công cụ-nhanh chóng cho phép khả năng-cấu hình kép trên một vùng.
Giao diện điều khiển và vận hành PLC
Bảng điều khiển trung tâm điều phối đột, tạo hình, đo, cắt dưới một giao diện thống nhất.
Tính năng người dùng
Chạm vào-màn hình để biết chiều dài, số lượng, khoảng cách bù lỗ và tốc độ hoạt động.
Chẩn đoán
Giám sát cảnh báo theo thời gian thực, dừng khẩn cấp và chế độ chạy công cụ thủ công để thiết lập nhanh chóng.
Tích hợp điện toàn cầu
Hệ thống dây điện, rơle, động cơ và cầu dao tuân thủ các quy định an toàn của thị trường đích (CE, UL, CSA, v.v.).
Mỗi bản dựng máy đều được điều chỉnh theo yêu cầu kỹ thuật của bạn. Các thông số chính cần chỉ định bao gồm:
Loại Cấu hình (C, Z hoặc C/Z) & Ma trận Kích thước (Web, Mặt bích, Môi)
Độ dày vật liệu & Cấp thép / Cường độ năng suất
Kích thước khuôn đột, hình dạng khe và vị trí mặt bích/web
Tốc độ đường mục tiêu (m/phút) & Mức độ tự động hóa (Thay đổi kích thước thủ công so với cơ giới)
Loại máy tháo cuộn (Thủy lực so với thủ công, 5T / 7T / 10T)
Chỉ thị về điện áp và an toàn điện khu vực
Kiểm tra chấp nhận tại nhà máy
Trước khi giao hàng, việc vận hành hệ thống hoàn chỉnh được thực hiện trong các điều kiện sản xuất:
Kiểm tra căn chỉnh truyền động cơ khí, ổn định áp suất thủy lực và mạch an toàn điện.
Sản xuất thử bằng cách sử dụng-cổ phiếu cuộn do người mua chỉ định.
Kiểm tra vật lý về chiều rộng của web, chiều cao mặt bích, góc môi, độ chính xác của bước lỗ và độ vuông góc của vết cắt so với bản vẽ kỹ thuật
Báo cáo kiểm tra & Bằng chứng video: Cảnh quay thử nghiệm đầy đủ và bảng kiểm tra kích thước được cung cấp cho người mua ở nước ngoài trước khi đóng thùng.
Xuất khẩu Bao bì & Tải container
Bảo vệ chống ăn mòn
Các bề mặt, trục và con lăn được gia công sáng bóng nhận được lớp phủ chống gỉ và lớp bọc bảo vệ.
Bảo vệ điện
Vỏ PLC và màn hình cảm ứng được bịt kín bằng-giấy chống ẩm và chất hút ẩm.
Lashing an toàn
Khung máy được neo chắc chắn bên trong các thùng vận chuyển bằng cách sử dụng-cáp thép chịu tải nặng và các miếng đệm để chịu được vận chuyển trên biển.
Giấy chứng nhận của chúng tôi
Câu hỏi thường gặp
Yêu cầu đề xuất kỹ thuật tùy chỉnh của bạn
Để nhận được bố trí máy được thiết kế và báo giá chính thức, hãy gửi cho chúng tôi thông tin chi tiết về dự án của bạn:
- Bản vẽ biên dạng xà gồ (Web, Flange, Lip)
- Bản vẽ đột (Kích thước và vị trí lỗ)
- Loại vật liệu cuộn, phạm vi độ dày và cường độ năng suất
- Năng lực sản xuất ưa thích và hạn chế về dấu chân
Liên hệ với Tacon Today để xem lại bản vẽ và xây dựng dây chuyền sản xuất xà gồ của bạn.
